Para ambientes industriais, manter o controle preciso da temperatura não é apenas uma exigência de qualidade, mas é uma necessidade para garantir segurança, eficiência energética e confiabilidade nos processos.
Seja em fornos, estufas, extrusoras ou reatores, a medição correta faz toda a diferença no desempenho do sistema e na durabilidade dos materiais envolvidos.
Dentro desse contexto, os termopares se destacam como sensores indispensáveis. Com ampla faixa de medição, resposta ágil e resistência a condições extremas, são fundamentais em sistemas de aquecimento industrial.
Entender seu funcionamento e saber aplicá-los corretamente pode evitar falhas e otimizar a operação.
O que são termopares e para que servem?

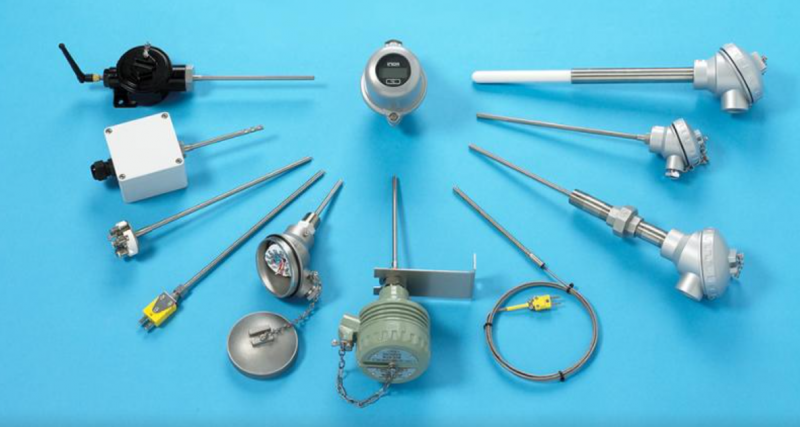

Termopares são sensores de temperatura formados por dois fios metálicos distintos, unidos em uma das extremidades.
Essa junção, quando submetida a diferentes temperaturas em relação à outra ponta (conhecida como junção de referência), gera uma tensão elétrica proporcional à variação térmica.
O sinal é interpretado por controladores, CLPs ou instrumentos de medição, permitindo ajustes automáticos e monitoramento contínuo da temperatura, um recurso crucial em processos onde estabilidade térmica é fator de sucesso.
Por que os termopares são importantes em sistemas industriais?
Além da precisão, o grande diferencial dos termopares está na robustez. Funcionam bem mesmo em ambientes hostis, com alta temperatura, vibração ou presença de agentes químicos.
Com eles, é possível evitar superaquecimento, garantir a conformidade dos produtos e reduzir perdas de energia, impactando diretamente na produtividade e na segurança da planta industrial.
Como funcionam os termopares?
O funcionamento dos termopares se baseia em um fenômeno físico conhecido como efeito termoelétrico, mais especificamente o efeito Seebeck. É esse princípio que transforma variações de temperatura em sinais elétricos mensuráveis.
Efeito Seebeck e geração de sinal elétrico
Quando dois metais diferentes são unidos em uma extremidade (junção quente) e mantidos separados na outra (junção fria), uma diferença de potencial é gerada.
Essa tensão, normalmente na ordem de milivolts, varia conforme a diferença de temperatura entre as pontas. Assim, é possível fazer leituras precisas e em tempo real.
Tipos de termopares e suas diferenças principais
A variedade de combinações metálicas resulta em diferentes tipos de termopares, cada um com propriedades específicas. Os mais utilizados são:
-
Tipo K (Níquel-Cromo/Níquel-Alumínio): uso geral, faixa de -200°C a 1260°C.
-
Tipo J (Ferro/Constantan): até 760°C, ideal para ambientes menos agressivos.
-
Tipo T (Cobre/Constantan): indicado para baixas temperaturas, de -200°C a 350°C.
-
Tipo N (Níquel-Cromo-Silício/Níquel-Silício): alta estabilidade e resistência à oxidação, operando entre -270°C e 1300°C.
Cada tipo possui curva de resposta, precisão e durabilidade distintas — o que torna a escolha correta ainda mais importante.
Critérios para selecionar o termopar ideal
A escolha do sensor adequado vai muito além da faixa de temperatura. Fatores como ambiente de operação, compatibilidade química e exigências normativas devem ser levados em conta.
Selecionar o modelo incorreto pode gerar leituras imprecisas, falhas no controle e custos desnecessários com manutenções.
Faixa de temperatura e ambiente de operação
Antes de tudo, é preciso conhecer a temperatura mínima e máxima do processo. Ambientes com alta umidade, gases corrosivos ou vibração intensa exigem sensores com proteção adicional, como bainhas metálicas ou tubos cerâmicos.
Em zonas com variações térmicas bruscas, a escolha de um modelo com boa estabilidade térmica é essencial.
Material e compatibilidade química
A composição do material influencia diretamente na durabilidade do sensor. Por exemplo: em um forno com presença de enxofre ou vapores ácidos, certos metais podem corroer rapidamente.
Nesse caso, é indicado o uso de materiais de proteção compatíveis, como aço inox, Inconel ou cerâmica com isolação mineral.
Precisão, tempo de resposta e durabilidade
Sensores de menor diâmetro respondem com mais agilidade às variações térmicas, porém são mais frágeis.
Já os modelos com bainha metálica, embora menos sensíveis, duram mais e suportam ambientes mecânicos exigentes. Avaliar essa relação ajuda a equilibrar custo-benefício e desempenho.
Normas e certificações industriais aplicáveis
Normas como AMS 2750 (voltada à pirometria) e padrões ASTM ou IEC trazem critérios sobre tolerância, calibração e instalação.
Para processos auditados ou regulados, seguir essas diretrizes é imprescindível. Elas garantem rastreabilidade, conformidade e qualidade metrológica.
